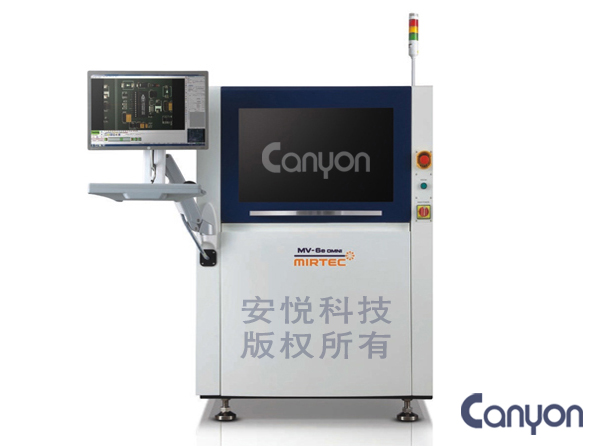

3D AOI 韓國MIRTEC美陸(美德客)MV-6e OMNI
熱門應用：100%查出IC引腳虛焊、零件翹起、浮高、爬錫高度，缺件、偏移、立碑、側立、多錫、少錫等缺陷
廣泛運用于汽車電子、航空航天、軍工醫療、高鐵通訊、太陽能、半導體等行業。
已購買使用的客戶有：博世BOSCH、比亞迪、馬瑞利、大陸汽車、現代汽車、佛吉亞、美的等
- 我要咨詢?nèi)珖赓M(fèi)試用400-9024-816
- 以上是設備功能介紹視頻，謝謝觀看！
-
01.世界高端品牌合作伙伴
為全球高端品牌提供好的產品韓國美陸(美德客)Mirtec 3D AOI是德國BOSCH博世全球工廠3D AOI供應商，三星全球工廠AOI供應商，比亞迪汽車電子、馬瑞利、佛吉亞好幫手、陽光電源、航盛電子、奧特斯3D AOI供應商。廣泛運用于汽車電子、太陽能、軍工醫療、航空航天、半導體、高鐵通訊等行業。
-
-

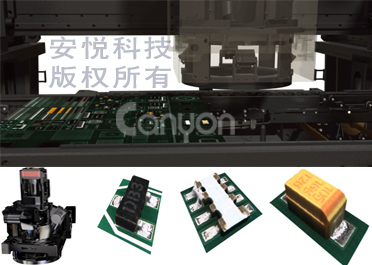

02.精確3D測量
世界先進精準的測量技術Moire Projection(藍色摩爾條紋光)裝置從東、南、西、北四個方面對組件進行測量以獲得3D圖像，從而進行破損安全和高速的缺陷檢測。
-
-

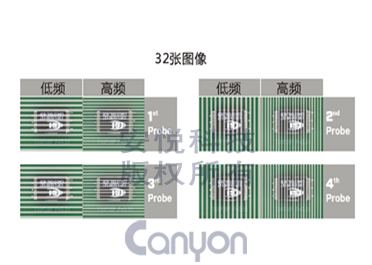

03.8組藍色摩爾條紋投影技術
數字變頻摩爾條紋投影技術藍色摩爾條紋成像精度高，利用8個3D藍色摩爾發射器獲取無盲點的3D圖像，結合高低頻摩爾條紋光對元件高度檢測，應用完整3D結合主相機進行精確的檢測。
-
-

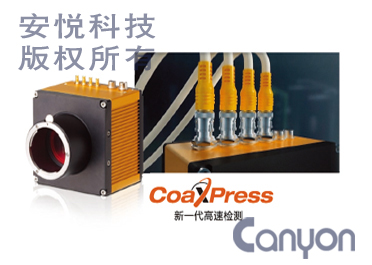

04.標配1500萬像素主相機
我們引以自豪的是應用了新一代視覺系統，擁有1500萬像素的高分辨率彩色相機，能進行更加精確和穩定的檢測，最小7.7um分辨率完全檢測0201mm零件翹起、浮高、虛焊、爬錫高度等問題。
-
可選配2500萬像素相機
-
-

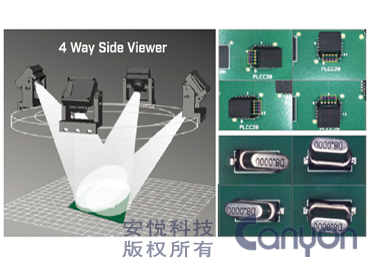

05.4個高分辨率側面相機
側面相機有效檢測陰影變形在東、南、西、北四個方向裝上1000萬或1800萬像素側面相機，唯一的J引腳檢測解決方案，檢測后，可方便人員進行再核實。
-
-

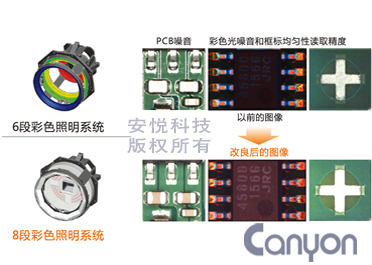

06.8段彩色照明
不同照明系統合成高清圖像8段彩色照明系統進行精確檢測，可獲得8個不同照明系統組合成的清晰無噪點圖像，可輕松測量鏡面反光元件、元件裂痕；根據顏色變化提取符合發射角，進行芯片、IC引線升力和焊接缺陷檢測的理想之選。
-
-

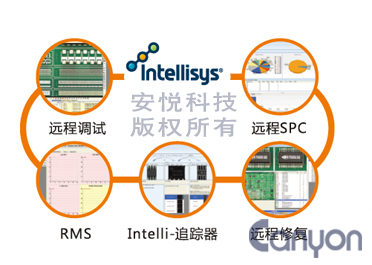

07.Intellisys連接體統
遠程控制完全擺脫人力耗損和提升效率當線路中出現缺陷，在減少不良產品成本的同時，提前進行預防和遠程控制變成現實可行的方案
-

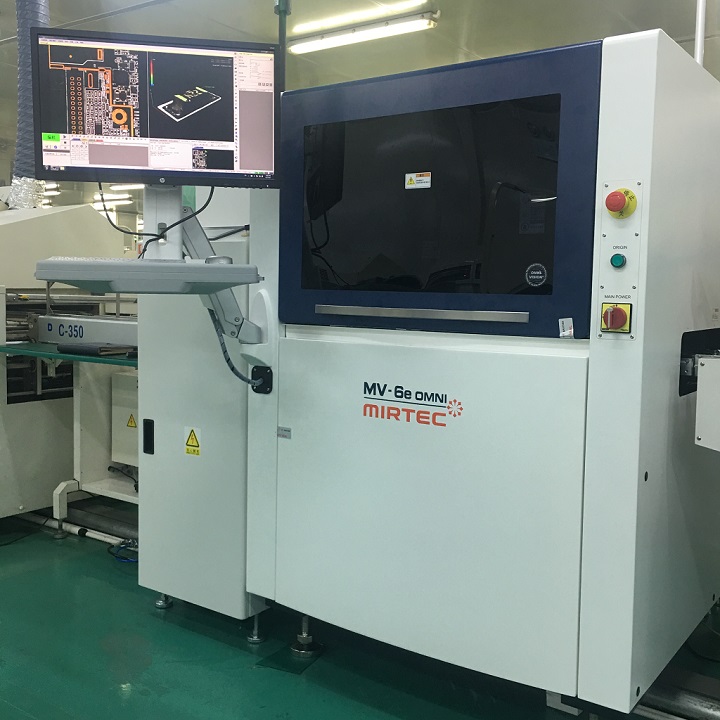

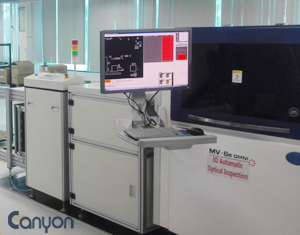

韓國Mirtec美德客(美陸)MV-6E OMNI在線3D AOI(自動光學檢測設備)，標配1500萬/高配2500萬像素高分辨相機，8組摩爾條紋光，標配1000萬/高配1800萬像素側面相機和8段彩色照明系統，可對0201mm元件有效檢測。全部檢測出虛焊、引腳翹起、爬錫高度等焊接缺陷。
| 型號： | MV-6E OMNI (老型號:MV-9，雙軌型號:MV-6DL OMNI) |
| PCB尺寸： | 50×50~510×460mm（加大尺寸：660×610mm） |
| 高度精度： | ±3um |
| 最大組件高度： | 25mm |
| 2D檢測項目： | 缺件、偏移、斜歪、立碑、側立、翻件、錯件、破損、連錫、虛焊、空洞、OCR |
| 3D檢測項目： | 高度、位置、多錫、少錫、漏焊、雙芯片、IC腳虛焊、異物、零件翹起、BGA翹起、爬錫檢測等 |
| FOV視場： | 58.56mm×58.56mm |
| 鏡頭： | 精確的遠心復合透鏡 |
| 照明系統： | 8段彩色照明系統 |
| PCB厚度： | 0.5~5mm |
| 最小測量尺寸： | 0.2x0.1mm |
| 重復性： | ±10um |
| 3D檢測技術： | DVLP 8組藍色摩爾條紋技術 |
| 外觀尺寸： | 1080（W）×1470（D）1560（H）mm |
| 氣源： | 5KGf/cm²（0.5Mpa） |
| 供應電源： | 200-240VAC 50Hz/60Hz |

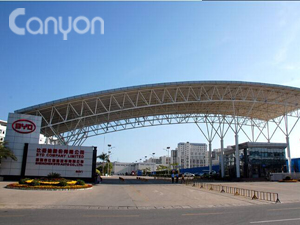

客戶問題：比亞迪汽車-檢測虛焊/假焊問題突出
客戶要求：回流焊接中，虛焊/假焊是最難判斷焊接缺陷，需要準確判斷虛焊問題，并且提高直通率。
解決方案：韓國Mirtec美德客(原美陸）在線3D AOI檢測0201mm元件虛焊，通過配備了4個1000萬/1800萬像素側面攝像機和一臺自主研發的2500萬或1500萬像素的主相機，能很好精確的檢測高度測量值，用于檢測0201mm元件的虛焊/假焊，3D AOI擁有八段彩色照明系統的OMNI-VISION 3D檢測系統， 能很好的展現還原元件的3D圖像，很好的判定虛焊的高度、裂紋、浮高等關鍵，從而精確判斷是否焊接為虛焊/假焊等焊接缺陷。
