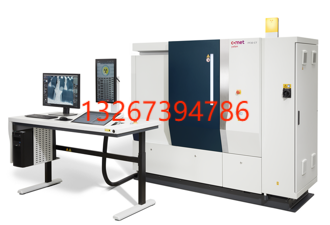

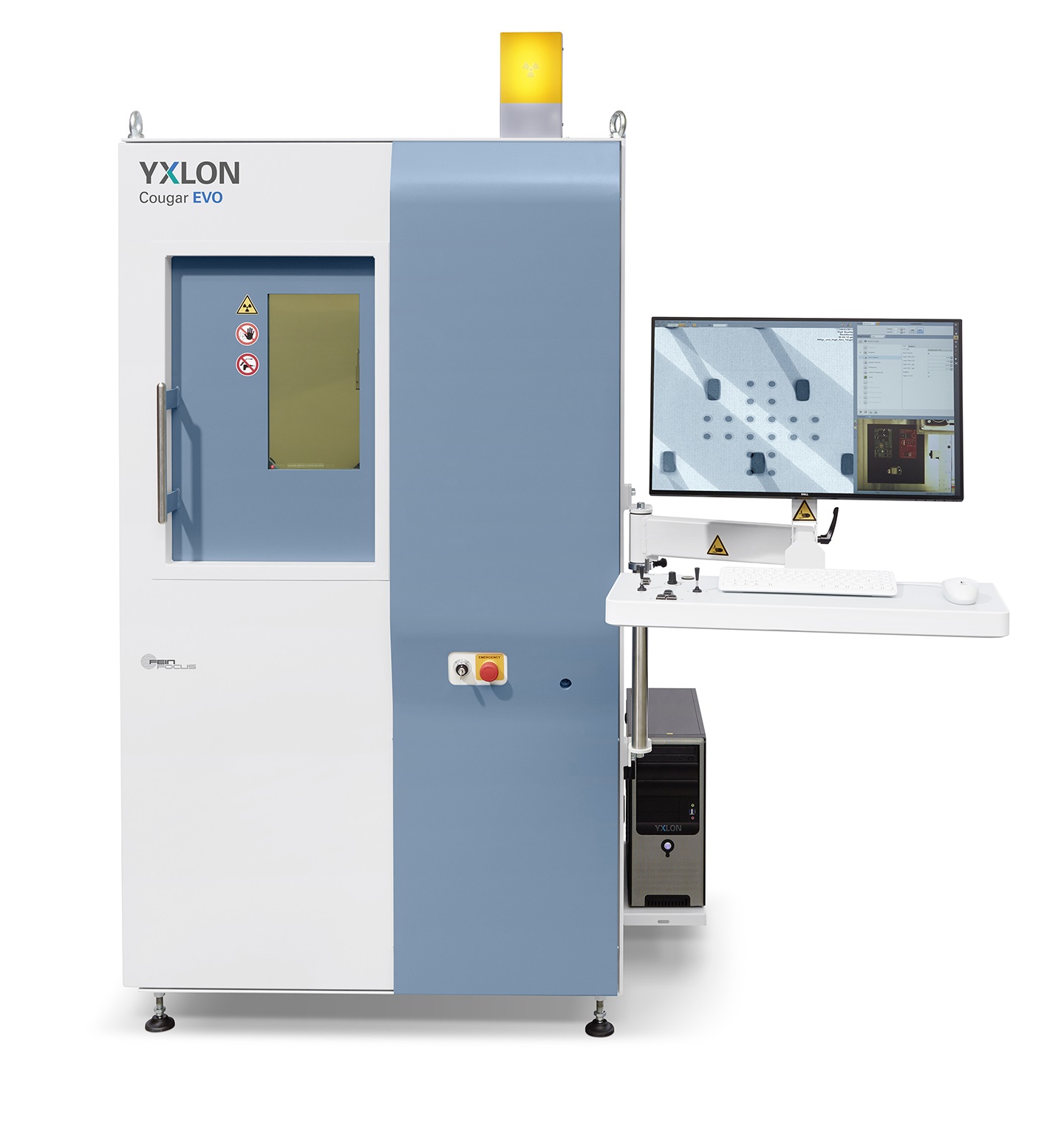

德國YXLON X-RAY Cougar EVO
行業知名標桿設備，德國YXLON公司設計制造，德國原裝進口，YXLON公司屬于COMET集團旗下公司。
使用客戶有：華為、比亞迪、中芯國際、長電科技、通富微、寧德時代、特斯拉、日月光、賽意法、理想汽車、TDK、村田等眾多SMT、半導體、元器件、實驗室、軍工研究所、科研院?？蛻羧后w
- 我要咨詢?nèi)珖赓M試用400-9024-816
德國YXLON Cougar EVO系列X-RAY用于為SMT,半導體先進封裝SIP,元器件,晶圓,IC,BGA,PTH,PCB,IGBT,Bump,傳感器，MEMS和MOEMS,TSV硅穿孔等失效分析檢測，提供同級別產品中最佳的開放管3D X-RAY檢測設備。
以上視頻為設備的展示功能視頻，可點擊畫面右下角的全屏按鈕全屏觀看，謝謝！
1.160KV電壓、檢測出小于1微米的缺陷、清晰度高的非晶硅平板探測器的開放管X-RAY檢測系統
2.極短時間內生成高清晰度的2D和3D圖片
3.簡單易用的FGUI交互界面
4.德國原裝進口，高品質保證
5.最大幾何放大倍數3000倍
系統優勢
1. 精確，快速，可重復手動及自動檢測
2. 對微小部件進行高功率，高精度檢測
3. 簡單易用，高動態圖像，增強型濾鏡功能（eHDR）
以上視頻為芯片做CT后仿真圖片合成的視頻，點擊播放后需耐心等待10秒，謝謝！
系統能力
Cougar EVO集合了諸多YXLON的革新技術:FeinFocus開放X射線管技術,先進的高功率靶技術,精細校準且長壽命平板探測器以及穩定的操作臺系統,這使得Cougar ECO能極快的生成高精度和高清晰度的二維和三維圖像,以此能夠使用戶輕松簡單地辨認出缺陷。

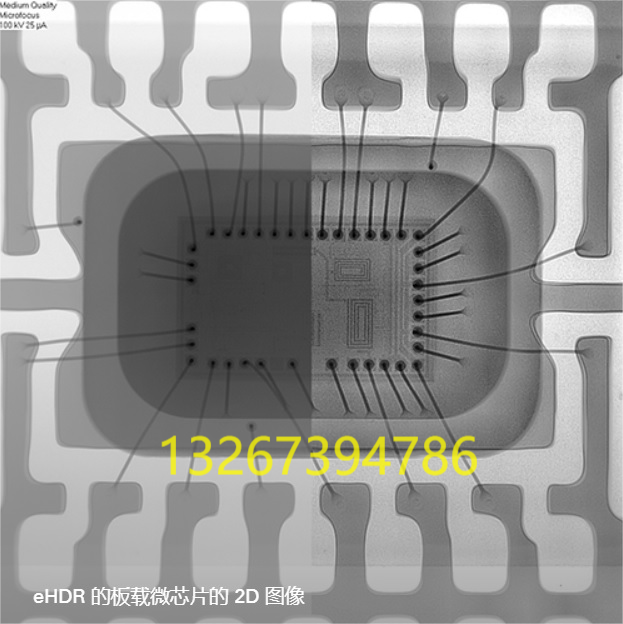

除了優秀的成像外,通過Cougar EVO您能夠獲得一種更精簡、友好易用的操作,以及直觀的FGUI-Feinfoucs圖形用戶交互界面軟件,以及各種自動化體驗。一鍵操作功能使手動檢測變得更容易,實時eHDR濾鏡去噪功能使圖像更加完美。
同時教學模式使編寫復雜的自動進程變的簡單,這一功能會引導操作者完成整個操作步驟,并提供可重復的,可靠的結果,以及自動生成的檢測報告,系統安全性符合全球標準,德國設計制造。

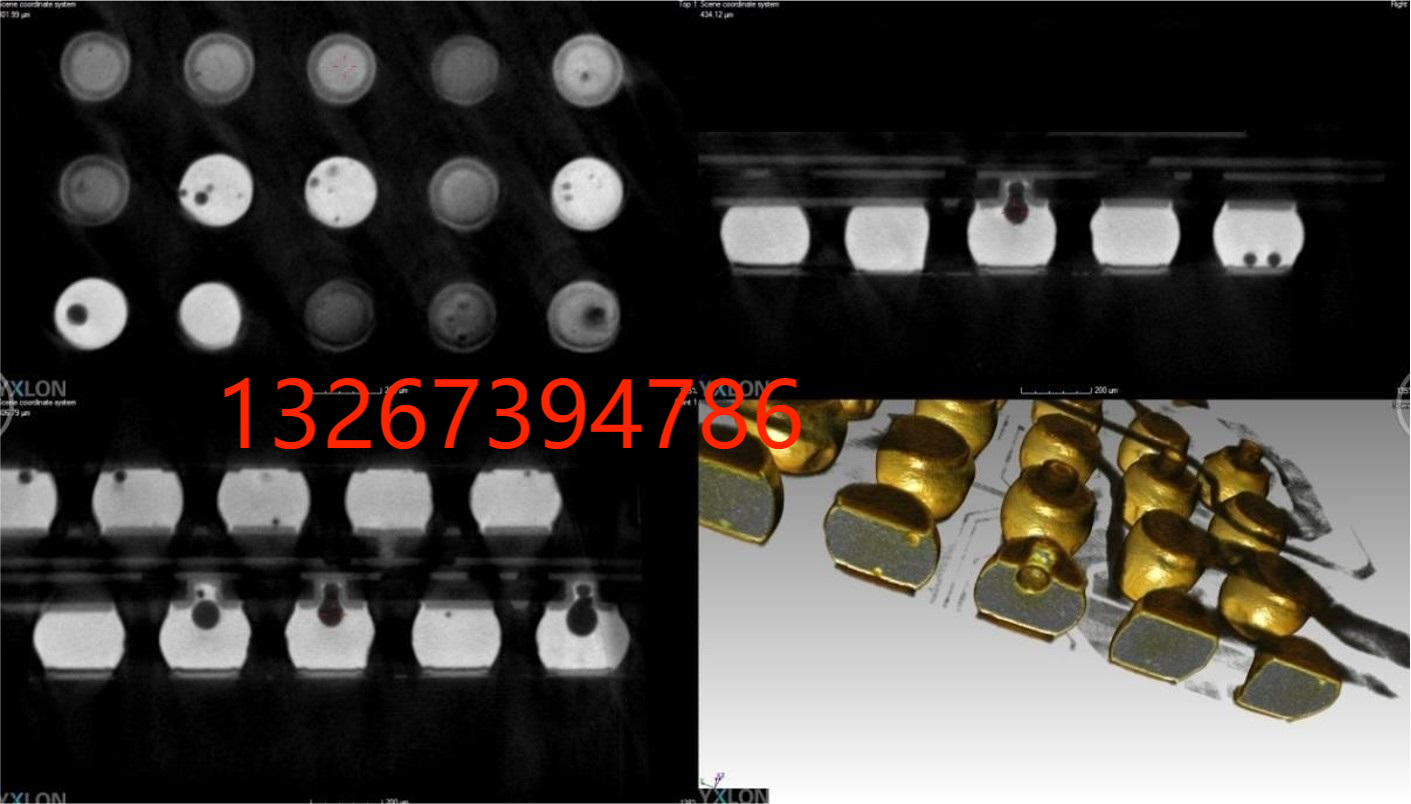

利用軸功能獲得的掃描結果,用戶可以從三維立體的角度通過斷層分析方法分辨物體內部缺陷。
全新一代革新性的平面掃描技術

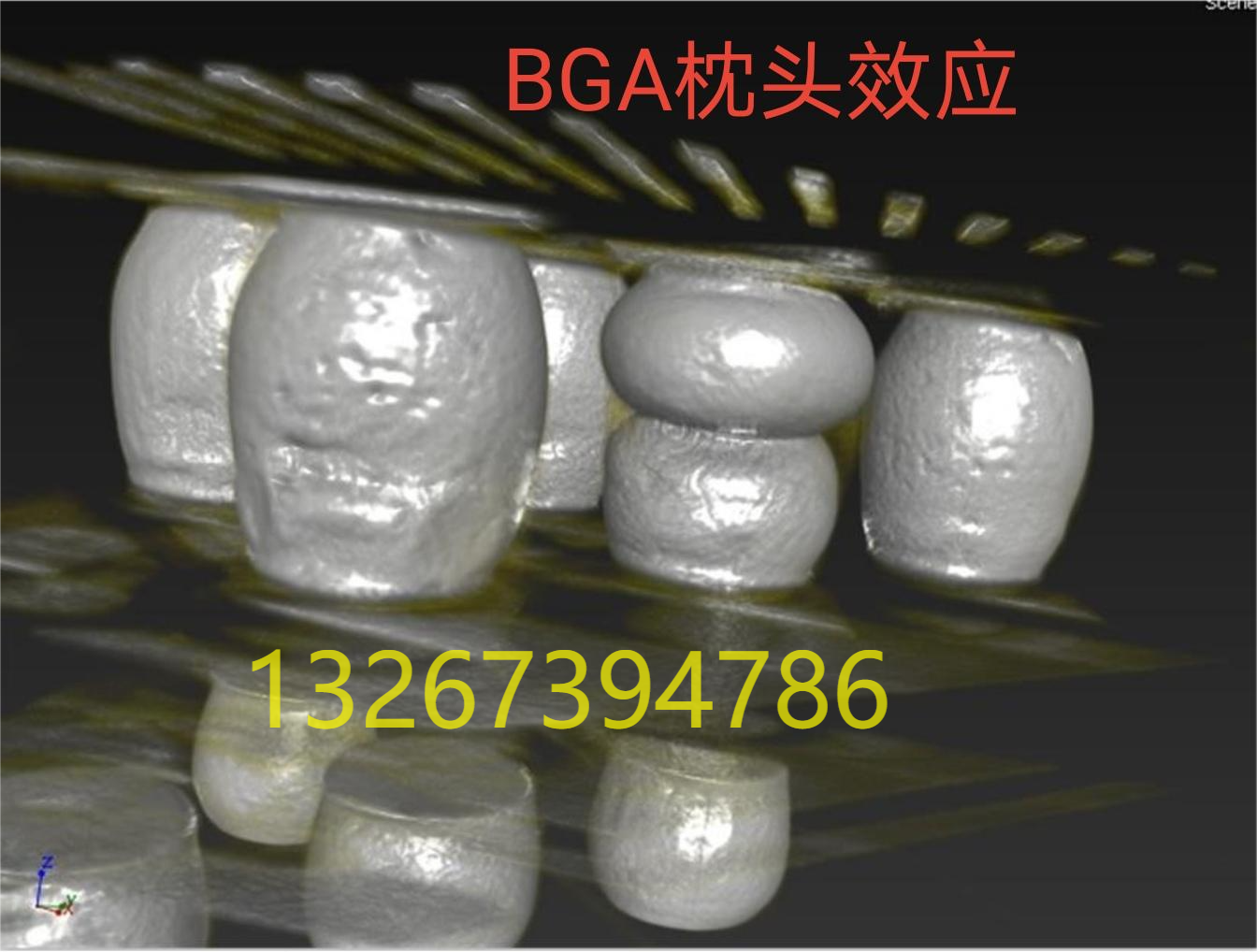

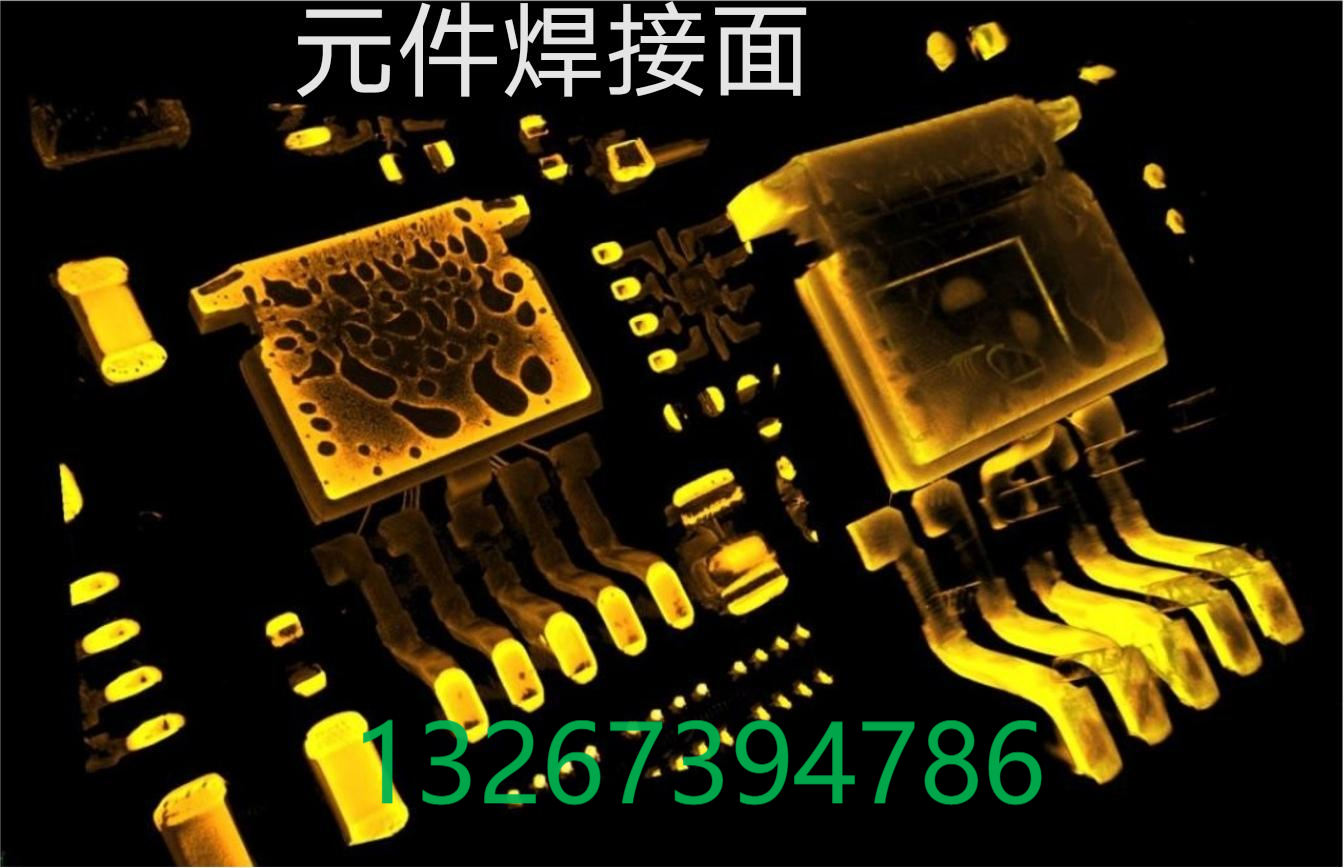

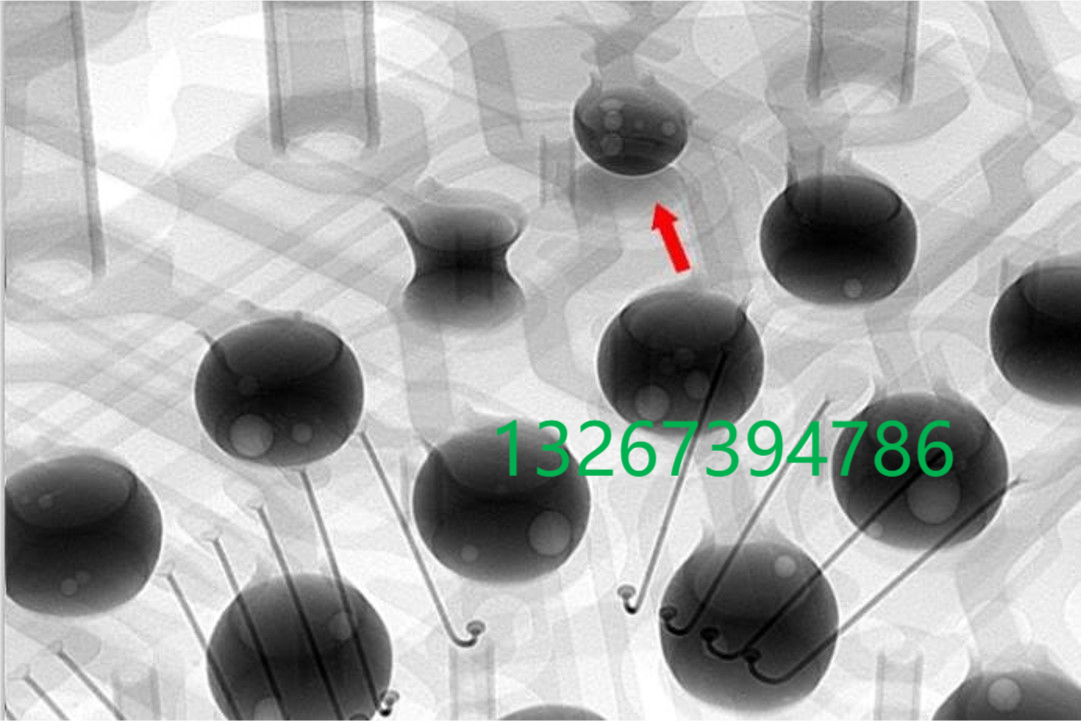

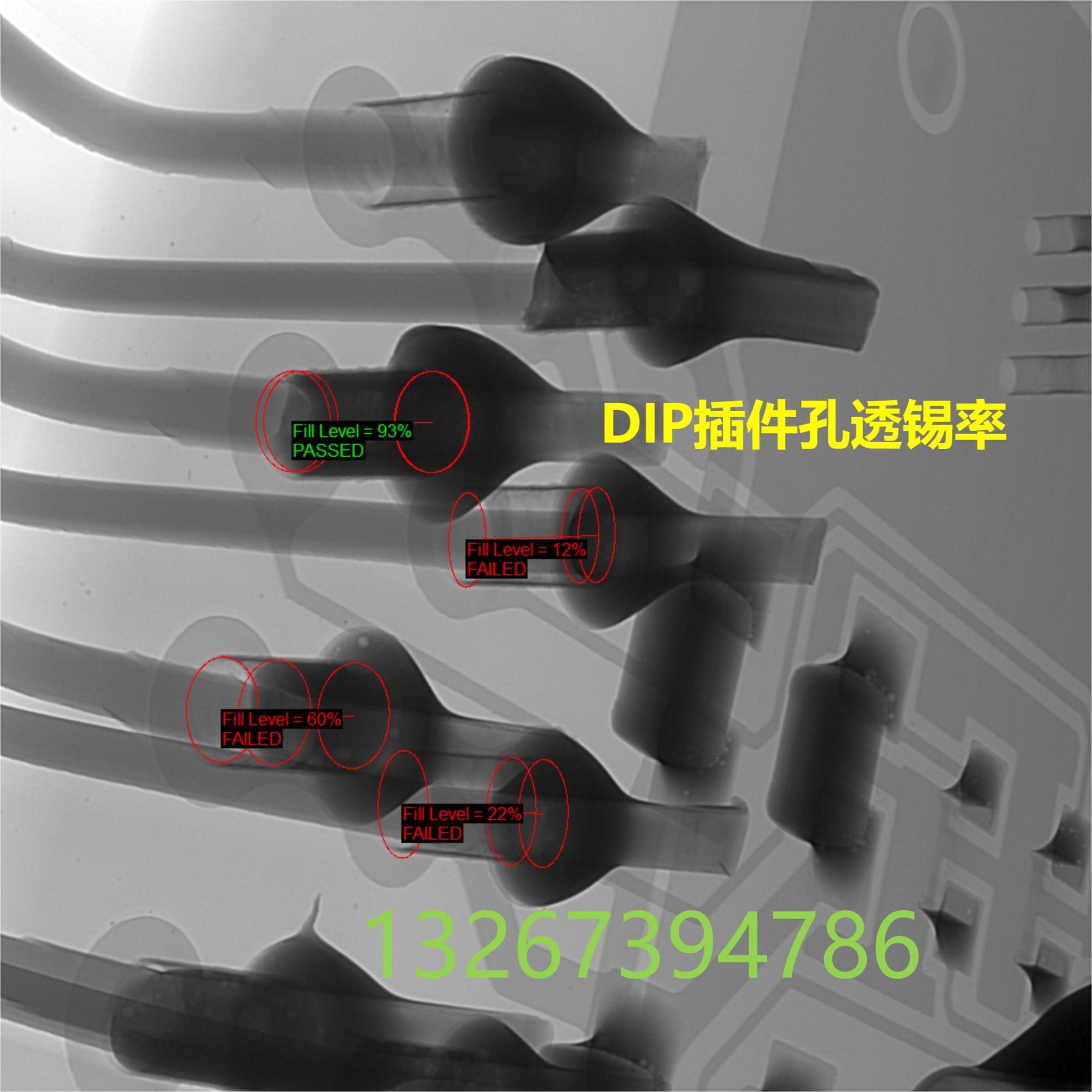

即使是大板，無需切割，也能分析各種焊接缺陷，如：BGA氣泡及空間分布，錫球，少球，空焊，冷焊，枕頭效應HOP都可以檢測,甚至BGA的虛焊和微裂紋也可以檢測

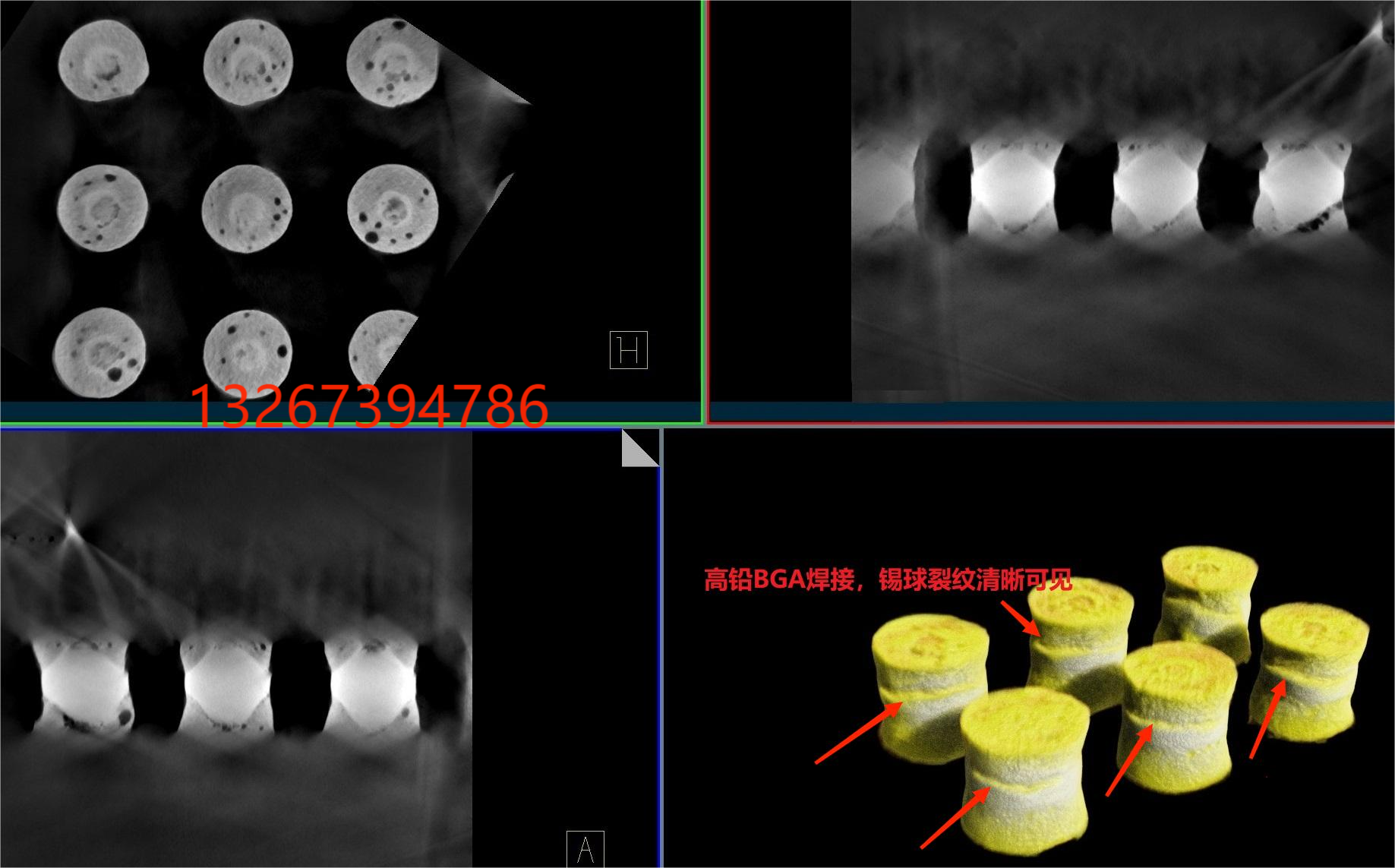

高鉛BGA焊接，錫球裂紋清晰可見！
BGA擴展檢測功能:
運用EVO系統您能夠快速的選取和標注單個焊球,利用手動或全自動矩陣檢測,全自動識別BGA完成檢測。用戶只需根據系統的指引一步步地輕松完成檢測流程即可確保獲得精準及可重復的檢測結果。此外這一功能可供多個用戶運行同一個檢測流程。
預設ADR(自動缺陷識別)擴展接口:EVO系統能提供定制化的解決方案。根據客戶的特定需求來開發特定的軟件算法,來實現全自動缺陷識別檢測功能。
Cougar EVO 配置
一般產品參數
顯視器
24吋寬屏視角
操控方式
鼠標或搖桿
最大檢測區域
310 mm x 310 mm
最大樣品尺寸
440 mm x 550 mm
載物臺控制軸
X,Y, 探測器上下，射線管上下等
探測器傾斜角
+/-70° (140°)
設備尺寸(長/寬/高)
1100 / 1050 / 2200 mm
重量
約1,450 kg
EVO系列通用參數
X射線管參數
X射線管類型
開放式X射線管
靶
穿透式
電壓范圍
25–160 KV
管電流范圍
0.01–1.0 mA
最大功率
64 W
最大目標功率
15W
空間分辨率
1 μm/LP
最小缺陷檢測能力
0.5 μm
X射線強度控制技術
TXI專利技術，確保圖像穩定
圖像處理系統
最大幾何放大倍數
2000倍
最大系統放大倍數
10000倍

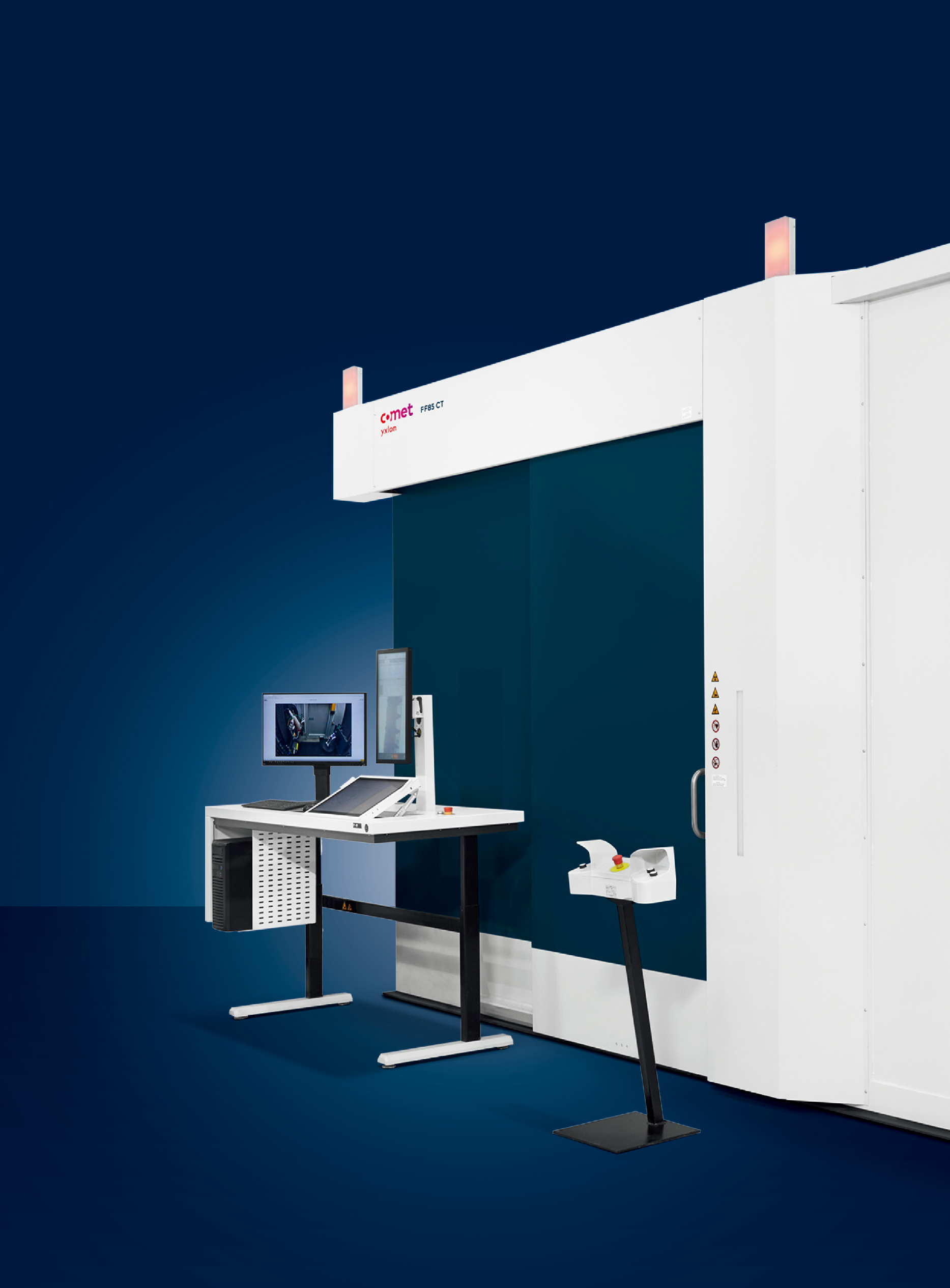

工業CT型號：FF35、FF20、FF85、UX20、UX50等
欲了解工業CT FF20，請電話132 6739 4786 或點擊下圖查閱，謝謝！
欲了解工業CT FF85，請電話132 6739 4786 或點擊下圖查閱，謝謝！
